1.概述
改革開放以來，我國棉紡細紗機有了較大的進步，單位產量已居世界之首,產品品種和技術水平不斷提高，縮小了和國際先進水平的差距。為不斷提高產品質量和性能，解決FA503細紗機存在的質量問題，進一步提高企業的信譽和知名度，我們對原FA503細紗機繼電器邏輯控制電路進行了大膽的改進，使該產品在功能、質量、性能、可靠程度方面與原FA503細紗機相比有了較大幅度的提高，因而大大促進了我廠對該產品的銷售。
2.原機器存在的問題
我廠生產的FA503細紗機系列從生產至今已有近二十年歷史。該系列機由于機臺鋼性較好且價格低廉，仍有眾多買家。原設計采用的是繼電器邏輯控制線路，延續至今未做大的改動，機臺故障率高，給用戶正常生產帶來很多不便。細紗機用戶廠經常在使用過程中發現滿紗時有時“三自動”搖臂行程開關座和電磁閥動作失靈，造成不能正常落紗;或是在開車啟動時鋼領板跑出始紡位置(主要由于行程開關安裝位置調整相對比較困難，且大多維修電工都易忽視超程對行程開關的重要性)，造成紗線斷頭及鋼領板電機堵轉燒壞，對生產造成了一定影響，雖然機器已采用了新的三自動執行機構(超越離合器)，但因該機構系外購件且安裝后無很有效的檢測手段檢測其是否符合產品技術要求，機器仍不時因“三自動” 機構相關元件及其它因素而發生故障。針對這些潛在的隱患,我們在設計上首次采用了施耐德電氣公司生產的Zelio Logic邏輯控制器器，并將原三只動作頻繁的行程開關換成接近開關，徹底消除了過去原機器易發生的故障。新設計線路上還省去了四只中間繼電器和二只時間繼電器，將低速至高速延時時間及油泵工作時間調整參數設置在Zelio Logic液晶顯示屏內，即方便了用戶調整也簡化了設計線路。用戶還可利用Zelio Logic液晶顯示屏實時監控輸入和輸出狀況。此外，我們還利用Zelio Logic液晶顯示屏制作了四幅報警頁面，一旦設備發生故障，就會自動彈出該故障的報警頁面，大大縮短了停臺檢修時間，提高了機器生產效率。
3.系統的組成及工作特點

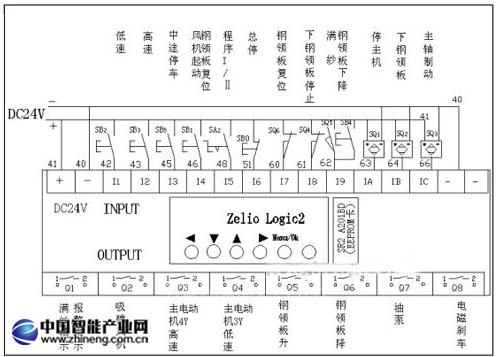

1)選用Zelio Logic系列的SR2B201JD主機，20點I/O帶顯示面板，其中輸入12點(包括4點0-10V模擬量輸入)、8路繼電器輸出，最大輸出電流達8A，可直接驅動交直流感性負載。Zelio Logic還具通信功能，利用其通信接口可完成遠程實時監控應用程序，大大降低了維護成本。Zelio Logic系列產品還通過了UL、CE、CSA、GL等各類產品認證，為用戶產品出口相關國家創造了有利條件。Zelio Logic內部的控制模快功能齊全，內部有16個文本功能快，16個定時器，16個模擬比較器，28個輔助繼電器等功能，完全能滿足一般的控制系統要求，具有極高的性價比。根據原FA503細紗機的電氣控制要求，給出系統原理圖。

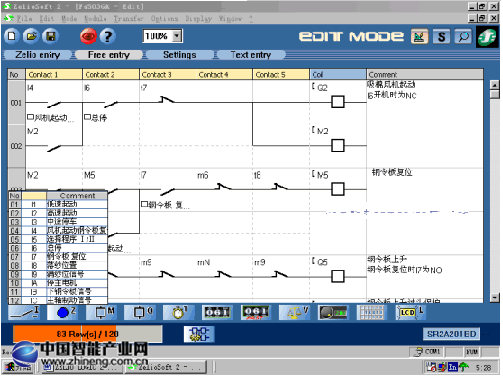

2)Zelio Logic采用的是LADDER和FBD功能塊圖編程軟件，非常適合工程技術人員掌握。LADDER編程軟件還可在線實時檢測程序，對程序中的錯誤能精確定位所發生地方。Zelio Logic共可接受120行梯形圖，該機實際編程只用了90行。鑒于篇幅所限，僅畫出部分梯形圖。
4.結束語
FA503細紗機通過該改進設計后，提升了該機的檔次并降低了機臺的故障率，在實際應用中取得了很好的效果，尚未出現過故障。我廠正擬將該技術延伸至捻線機等其它產品上。這種既先進又經濟的智能繼電器，值得在工控領域推廣應用
