項目介紹

閘控制系統主要用于提高和降低河流水位來允許不同的運輸船舶通過。在水位差異巨大的部分，通過在上下游之間使用船閘控制水位，以確保往來船舶的安全。在上游和下游的頭閥設操作室，同時實現集中或分散的操作。另外，一般的控制室和機電維修室也是系統的一部分，以實時監測現場環境。

系統需求

為了保證過往船舶的安全航行，工程師必須適當控制上游和下游的頭閥，避免可能會導致事故的錯誤操作，因此系統對于聯合鎖和操作權限給出了嚴格的限定。如果出現問題，系統必須立即通知運營商和遠程機電維修人員來進行維修處理。不僅是操作室，機電維修室和管理室同樣要能監控實況，所以系統必須具有強大的網絡功能，實現遠程網絡監控。

項目實施

WebAccess 研華基于瀏覽器的HMI / SCADA軟件

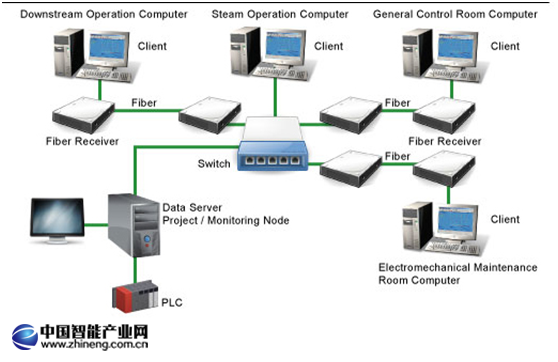

系統架構圖

系統描述

整個系統通過研華WebAccess與以太網連接，從PLC到各種操作中心。PLC進行數據的采集傳輸和邏輯順序控制工作，并幫助將這些數據用各種語言傳送到世界各地，研華WebAccess能夠輕易支持標準的SQL語法、數據庫查詢、更新、插入和刪除。這使得用戶可以很容易地轉換到SQLServer數據庫或Oracle，研華WebAccess可以自動連接，并建立所需要的數據表，避免復雜的操作和數據庫錯誤。對于系統而言，阻止未授權的訪問及有限的訪問權限非常重要，研華WebAccess可以將用戶分為很多種類，并且使不同的用戶擁有不同的訪問權限。

研華WebAccess提供一個報警系統，可以向操作者顯示實時進程和設備條件。報警模式包括最高、高、低、最低、差異、變化率及其他。它還包括一個模擬報警，包括警報匯總、過濾、優先順序、歷史記錄、實時調整值、語音報警等等。

總結

研華WebAccess是設施管理系統監控軟件最好的選擇。它不僅可以使用不同的語言和數據集溝通各種控制室，還提供了實時監測和先進的安全系統（例如同級別的操作權限），當在閘系統中發生事故或者未經授權訪問，船員的生命處于危險之中時，這就顯得異常的重要。
