地下車庫照明管理的要求

◆目前，大面積的地下車庫通常采用節能燈或者減少照明燈來降低電能消耗，并沒有達到最大的節能效果。只開啟需要的照明，只在需要的時間開啟成為重要的節能要求。

◆在不同的環境下能夠形成不同的場景，提供最佳的照明讓車主快速安全地行駛進出停車場。

◆現代化地下車庫照明對智能化管理的需求在不斷增加，借助中央監控電腦實現集中控制、定時控制、自動控制等效果，是提高地下車庫管理水平的重要手段。

◆作為樓宇自動化的一部分，應該與物業系統、保安系統、消防系統形成聯動，協調工作，遇到突發情況時提供應急照明。

◆耐用可靠，性能穩定，日常維護管理簡單。

◆地下車庫強弱電線纜本身比較繁雜，要求照明系統布線少，施工方便。

方案概述

    嘉復欣地下車庫智能照明控制解決方案采用以國際化樓宇控制標準KNX搭建的EIB/KNX總線控制系統，對地下車庫所有的照明進行智能化管理與控制，從而達到良好的節能效果，改善工作環境和提高工作效率。車庫內所有的照明可以采用單獨的系統平臺管理，也可以并入整幢樓體的照明控制系統中統一管理。

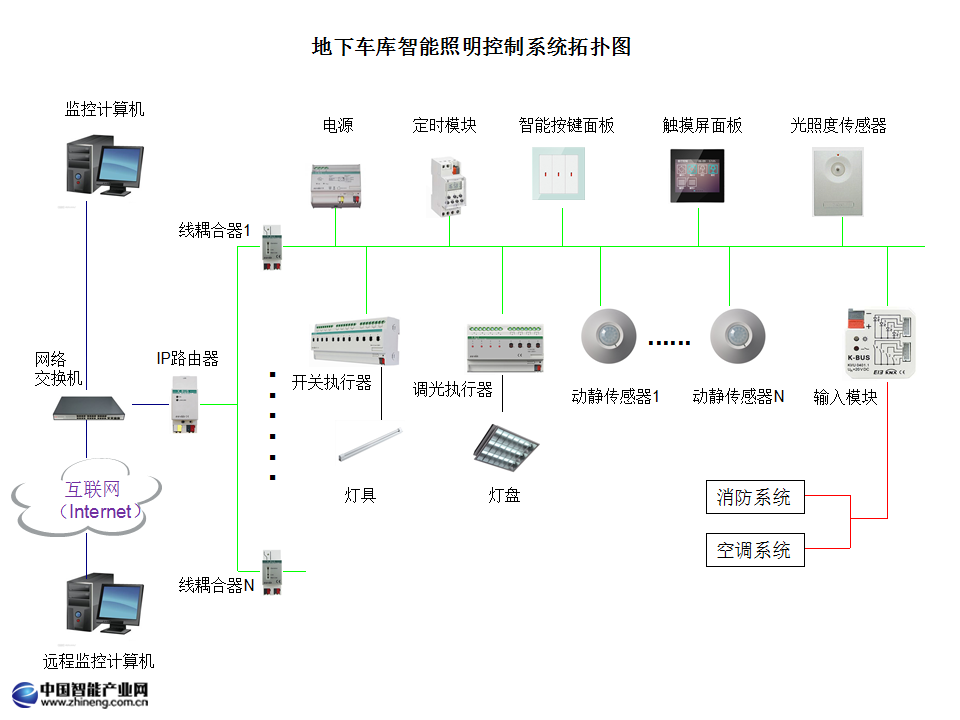

系統拓撲圖

方案介紹

出入口處

■環境光照度感應。為防止人眼“適應性滯后”現象造成司機瞬間盲視，在車庫的出、入口外安裝環境光照度傳感器。根據出、入口外太陽光的強弱，自動調節出入口處的燈光，達到過渡照明的效果，保證行車安全。

■車流量檢測。在滿足光照度的前提下,根據地下車庫出入口車流量開啟相關照明回路,指引車輛出入。當車流量為零時，自動延時熄滅,延時時間可以由用戶自行設置。

內部照明

一般來說，地下車庫內部照明分為車道照明和車位照明。

■車道照明。

車道照明采用定時場景控制的方式。根據車庫的日常流量狀況，設置高峰期、次高峰和低谷期等時間段。高峰期開啟全部車道照明，次高峰開啟三分之二隔燈照明，低谷期開啟三分之一隔燈照明。節假日期間單獨控制，白天開啟二分之一車道燈，夜間車流量極小時僅開啟三分之一車道燈提供基本照明。

■車位照明

車位照明采用動靜感應的方式，達到車來燈亮，車走燈滅的效果。當傳感應在感應范圍內檢測到有車駛入時，立即開啟該區域的車位燈提供需要的照明；當沒有人或車輛活動時，延時關閉該區域的車位燈以節約電能。

系統聯動

■嘉復欣地下車庫照明控制系統能夠與物業系統、保安系統、消防系統等樓宇自控系統形成聯動，協調工作。

功能特點

●控制標準國際化：作為全球唯一的樓宇控制標準，KNX已經發展成為國際標準、歐洲標準、中國標準。

●多功能集成控制：將照明、自動窗簾、空調、音頻和視頻控制等多種功能集成在統一的系統平臺上控制，實時掌握設備工作狀態，簡化管理流程，提高管理效率。

●控制方式靈活多樣：包括智能面板、觸摸屏面板、光照度感應、人體感應、氣象感應、溫度感應、定時控制、遠程網絡控制、中控電腦等，適應車庫多樣化的控制需要。

●功能拓展和修改程序化：使用功能需要增加或修改時，只需要簡單的程序調整，無需重新布線，適應車庫區域功能的變化。

●功能模塊智能化，系統穩定性強：每個功能模塊都自帶微處理器，能夠獨立工作。即使其中一個模塊發生故障，即使一個分區停止工作，即使中央監控功能中斷，也不會對整個系統的運行造成影響。

●最大限度地節省電能：系統可根據辦公樓管理的功能需要和環境變化，手動或自動調節照明、開關相關功能，確保只在需要時開啟，只開啟需要的功能，杜絕長明燈。

●延長燈具使用壽命：系統采用了軟啟動和軟關斷技術，抑制電網的沖擊電壓和浪涌電壓，避免了燈絲的熱沖擊，延長燈具使用壽命。

●系統維護方便，成本低：系統具有工作狀態及故障回饋功能，無需人工巡檢，從監控中心就可以獲得系統的各項運作信息，方便檢查和維護。

●優秀的兼容性：凡是符合KNX標準的產品，都能在同一系統中使用，擴大系統設備的選擇范圍，個性化功能輕松實現。

●良好的開放性：系統能夠與物業管理BMS系統、樓宇自控BA系統、保安系統、消防系統等進行聯動，協調工作。

●安全性能高：所有系統設備由一條總線提供電源和傳輸數據，采用24V安全低電壓，操作安全可靠。

●較普通總線控制系統更具優越性：系統結構更靈活，布線更少，傳輸速度更快，通訊更安全，充分滿足現代化車庫照明控制的智能化自動化需要。
