系統概述

藥房作為醫療服務的一個重要環節，管理得當與否直接關系到用藥是否安全、有效。藥房信息化系統通過自動化控制手段取代替藥師手工發藥的過程，減輕了藥師工作強度，縮短了患者取藥時間，提高了藥房工作效率，使藥師能更好的進行臨床醫學服務和用藥的指導，使藥房功能更加完備。

系統組成

藥房信息化系統主要由自動上藥系統、自動出藥系統、儲藥柜和藥品信息處理系統等組成。

上藥系統主要包括上藥平臺、上藥裝置和定位系統。其中上藥平臺用于操作人員擺放藥盒，由觸摸屏、條形碼掃描儀和放藥裝置組成。定位系統由橫向上下兩個導軌和一個縱向一個導軌組成，橫向?qū)к壏Q作X方向，縱向?qū)к壏Q為Y方向。上藥裝置由出藥擋板、軸、滑槽、底座、電動缸和光電開關組成。安裝在定位系統的Y軸上，伺服電機通過同步帶，驅動上藥裝置在導軌確定的平面上運動，限位開完防止導軌Y和上藥裝置超出行程范圍。上藥裝置自動推送藥盒，并具備計數功能，確保上藥無差錯。

出藥裝置由電磁鐵、外殼、擋板和彈簧組成，安裝在儲藥柜前端的出藥口處，當某個儲藥軌道需要出藥時，電磁鐵控制擋板打開，并隨后復位。也就是當藥盒為完全滑出時擋板復位，這樣既可以使藥盒順利滑落，又可以擋住下一個藥盒。每個出藥裝置帶有光電計數器，精準統計發出藥品數量。

儲藥柜的結構類似于書櫥，通常由若干個橫向隔板和豎向隔板將儲藥柜分割成若干個儲藥槽。為保證藥品分揀的準確率，防止發藥錯誤，一個儲藥槽內只能擺放同一種藥品。藥品從后端放入，從前端取出。

藥品信息處理系統包括工控機、PLC、伺服電機驅動器等。

工作原理

定位系統的自動控制

定位系統的自動控制由PLC通過控制伺服電機而實現。PLC在接收工控機下發的藥品坐標信息的同時控制伺服電機動作，使伺服電機驅動上藥裝置在導軌上運動，完成上藥裝置的定位操作。

上藥系統的自動控制

上藥裝置與條形碼掃描儀、觸摸屏構成人機交互平臺。上藥系統首先通過條形碼掃描儀獲得藥品相關信息，并與上藥信息進行比對，如果比對成功且所上藥品對應的儲藥槽內藥盒數量少于兩盒，則進入下一步，否則提示藥品錯誤。掃描通過之后，根據觸摸屏提示進行操作，將藥品按順序放入放藥裝置，點擊觸摸屏上的確認鍵。首先檢測上藥裝置是否到位，如果到達指定位置，則電動缸動作，藥品沿放藥板滑至上藥裝置的滑槽中，通過光電開關檢測藥品是否全部滑至上藥裝置。如果是則PLC控制伺服電機進行定位操作，定位完成后電磁鐵動作，打開上藥裝置滑到前端的擋板，等待藥品滑至儲藥槽。通過檢測光電開關信號確定動作完成，復位電磁鐵，完成整個上藥操作。

出藥系統的自動控制

工控機將所需藥品的坐標發送給PLC，通過PLC控制對應的出藥裝置即可實現對處方藥物的出藥操作。

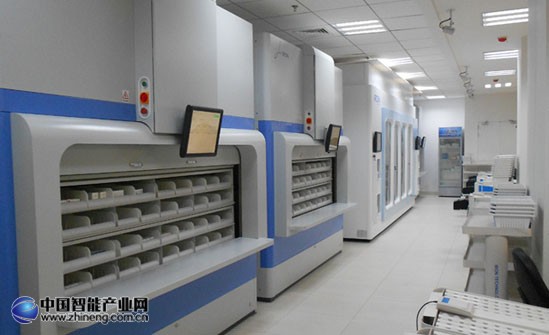

系統示意圖

上藥示意圖

取藥示意圖

系統需求

在系統中，工控機作為數據交互的樞紐，實現數據庫、工控機、PLC和其它外圍設備之間的數據交互，進而實現藥房的信息化管理。要求工控機：

1、藥房信息化系統需要長時間、無間斷地穩定運行，要求工控機穩定可靠且不受時間、地點的限制。

2、快捷、高效，可以快速的完成上藥、發藥操作。

3、觸摸屏提供多種語言的視覺交互提示，誤操作可配聲音或文字提示。

4、I/O接口豐富，可加配讀取各種條形碼的掃描槍。

5、與HIS系統實現無縫鏈接，實現數據的可靠傳輸。。

6、自動化設備內部空間有限，要求工控機結構緊湊、維護方便。

解決方案

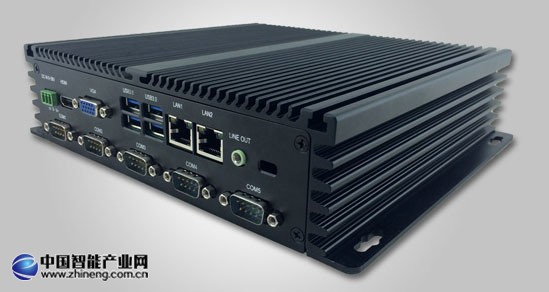

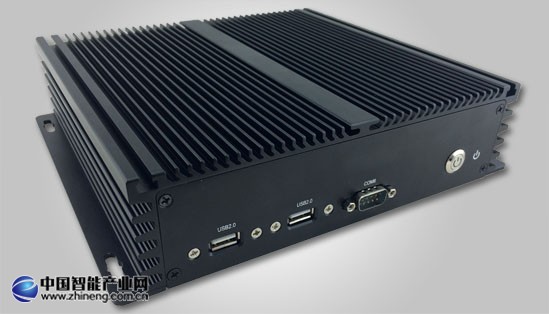

YW-BS270采用無風扇設計，結構緊湊、堅固。具有優良的散熱、抗振及抗干擾性能，滿足振動、高溫、高濕、電磁干擾等復雜工作環境。I/O接口豐富，將網絡、聲音、通信端口、無線等功能集為一體，可接入多樣的終端設備，為自動化藥房廠商提供便利。

YW-BS270產品特性：

1、支持英特爾BayTrail™ J1900 2.0GHz四核處理器。

2、1個支持DDR3 1600/1333MHz 2GB內存，最大容量達4G。

3、板載HDMI口，支持內存動態分配技術。

4、2千兆網卡，6個USB口和6個RS232口。

5、寬溫寬壓設計，直流12v~24V輸入，可應用在-20℃~60℃環境下。

6、緊湊&無風扇設計，有效延長產品使用周期，降低使用維護成本。

優勢：

1、可靠的產品品質

研為工控機在CPU持續使用率為100%的情況下進行系列測試，確保系統能在各種復雜環境下長時間不間斷地正常運作，可滿足長期無人值守環境下的運行。此外，研為工控機產品擁有自動復位功能，有故障發生時能夠自動進行相應的保護。

2、良好的用戶體驗

研為用心、用專業服務好每一位客戶，主動為用戶著想，超出用戶預期的服務，幫助客戶提高產品競爭力、節省換代成本。

3、完善的售后服務

目前，研為已形成全國性的銷售服務網絡，不僅可以針對客戶需求給與建設性的方案建議，而且所有客服均擁有豐富的理論知識和現場經驗，具備良好的綜合素質和排除故障能力，可以為客戶提供簡單的現場指導和設備維護。

研為工控機具備性能穩定、操作簡易、維護方便等優勢，可與多種伺服驅動單元配套使用，為藥房信息化系統提供穩定可靠的控制平臺。
