隨著新能源汽車的規模不斷擴大，公共充電市場成為了兵家必爭之地。充電設施不完善，嚴重制約了新能源汽車發展。為了促進產業發展，國家能源局制定的《電動汽車充電基礎設施建設規劃》與《充電基礎設施建設指導意見》草案中明確提出，到2020年國內充換電站數量達到1.2萬個，充電樁達到450萬個。

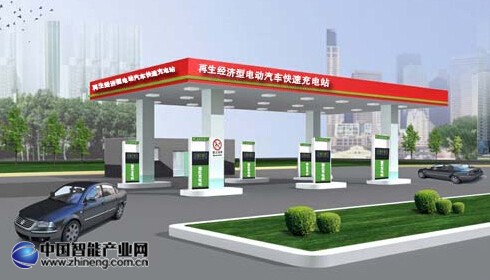

充電樁是電動汽車充換電系統中最重要的設施，一般固定在路邊或停車場內，利用專用充電接口，采用傳導方式，為具有車載充電機的電動汽車提供交流電能，并具有相應的通訊、計費和安全防護功能。通過投幣或購買專用的IC卡，為電動汽車充電。

項目介紹

作為電網配用電側的電動汽車充電樁，因其分布點分散，覆蓋范圍廣，又需要一個強可靠的通信系統保障信息量的上傳和下達, 充電樁計費、管理、安防和狀態檢測等的通訊卻成了制約充電樁建設的難題之一。通信系統現有的方式，主要有兩種：一種是有線傳輸，一種是無線傳輸，其中目前最可靠最主流的無線傳輸方式主要是用運營商的GPRS/3G/4G作為傳輸通道，既保證數據的實時傳輸，又可以對各個終端進行控制。

系統功能

整個充電樁系統功能主要由以下幾個模塊組成：

（1）前端部分：交流/直流充電樁；交流充電樁是安裝在電動汽車外，與交流電網連接，為電動汽車車載充電機提供交流電源的供電裝置，同時具備計量計費功能，直流充電樁是固定安裝在電動汽車外，與交流電網連接，為電動汽車動力電池提供小功率直流電源的供電裝置，直流充電樁具有充電機功能，可以實現監視并控制被充電電池狀態，同時直流充電樁可以對充電電量進行計量。

（2）傳輸端：工業級無線數據終端DTU（如廈門計訊TD210-G）或者 各種3G/4G無線路由器（如廈門計訊TR321或TR341）；

（3）平臺端：主要是充電系統管理平臺，主要包含計量計費系統、充電監控系統、配電監控系統、安防監控系統等系統功能。

無線組網選型原則

以下分別介紹基于DTU和工業級路由器兩種方式為充電樁提供網絡接入?yún)⒖歼x型。

（1）基于無線數據終端DTU方式的選型原則： 當充電樁是以RS232/RS485/RS422/TTL/端子各種接口連接的時候，可以采用無線數據終端DTU（如廈門計訊TD210-G），無線數據終端DTU通過各種無線網絡，將各種充電樁終端的數據無線透明傳輸?shù)椒?wù)器端的充電系統管理平臺。

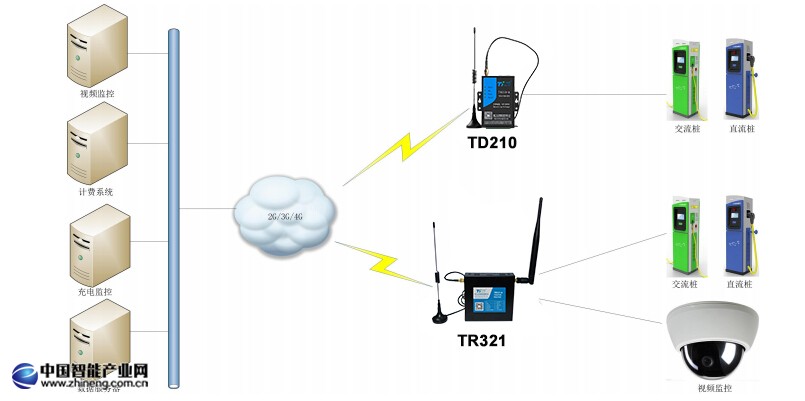

組網拓?fù)鋱D 如下：

（2）基于工業級無線路由器方式的選型原則：

針對大型充電樁，往往是多個充電樁現場組成局域網，再由一臺控制終端統一管理，控制終端可通過無線路由器與充電服務器端連接，充電服務器端可通過無線網絡對各個現場充電樁的計量、計費、配電、時間等狀態進行統一監控和管理。或者說當充電樁是以太網接口可以選擇工業級無線路由器（如廈門計訊TR310或TR340）的產品對接。

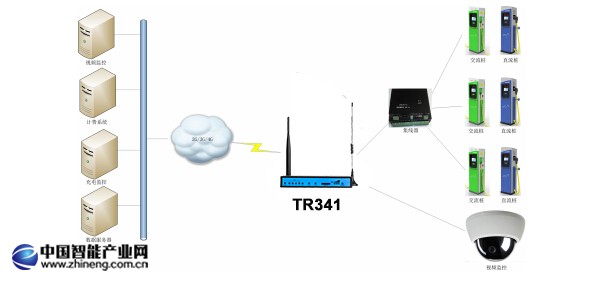

組網拓?fù)鋱D 如下：

使用產品介紹：計訊物聯TD210系列DTU、計訊物聯TR321系列單網口路由器

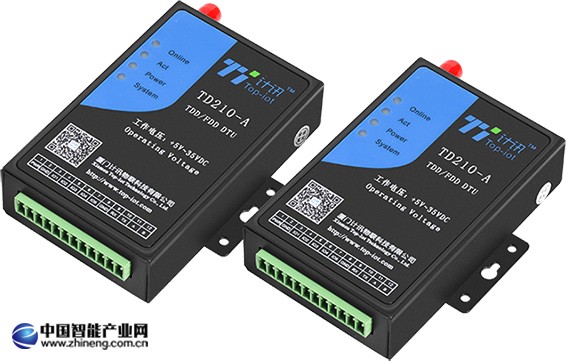

計訊物聯TD210系列DTU：

計訊物聯TR321系列單網口路由器

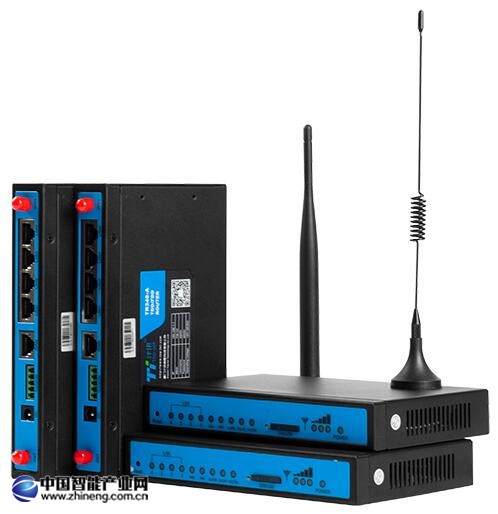

計訊物聯TR341系列四網口路由器
