物聯網在工業領域的落地是大勢所趨。為方便采集及監控?cái)?shù)據，同時確保設備各組件之間通信順暢，工業控制系統的網絡架構在不斷更新?lián)Q代中變得開放。然而，這種“開放”在為用戶帶來便利的同時，也降低了工業控制系統與外部網絡的隔離程度。在保證系統的高可用性及可持續性之外，廠商更要加強工控系統的安全防御和數據通信措施。就像桃源通了公路，“外來人口”大量涌入，“無為而治”的防護方式就必須加以改變。

橫跨自動化和IT兩大領域的研華科技，憑借30余載深耕于感知、互聯及智慧領域的IO、通訊、控制和軟件技術的研發及創新經驗，致力于實現“物物相連”。那么，研華科技此次出鏡的明星產品——智能箱式變電站阿里云監控系統解決方案究竟給用戶帶來怎樣的驚喜？

專案介紹

工業自動化和信息化在電網應用中逐步普及，從發電、輸電、到用電等一系列流程來看，電網目前已迎來智能化時代。而電網智能化的代表性解決方案之一——箱式變電站，是將箱式變壓器（12kV組合式變壓器為主，特別適用于城市電網改造）、高壓受電負荷開關及保護裝置、低壓配電裝置、低壓計量系統和無功補償裝置有機組合的成套變配電設備。

箱式變電站因具備體積小、低損耗、安裝便捷、易于維護、節約成本等優勢而備受用戶青睞，目前已在工業園區、居民小區、商業中心等場所均有廣泛應用。但是，在面對用量大、分布廣、工作環境溫差/濕度變化大等諸多客觀挑戰之時，對箱式變電站做統一監控和調度管理便成為廠商的燃眉之急。這時，若系統間的數據開放性欠佳，功能區域間很少進行信息傳遞，則會導致設備之間的信息無法共享，從而讓信息呈現孤島態勢。信息閉塞的設備之間猶如世外桃源，長期夜不閉戶，面臨內憂外患。

此時，研華科技提供的智能箱式變電站阿里云監控系統解決方案則解決這一難題。以油氣行業舉例：目前某廠針對油井區已利用該解決方案對廠區內的箱式變電站開展監控試點工作，收效良好。

系統需求

變電站監控系統的重要任務分為兩個方面：實時檢測及保證運行。在實時監測上，變電站監控系統需要對箱式變壓器的12kV高壓進線側的斷路器的合/分閘 、油溫、保護跳閘信號、高溫報警信號、超高溫報警信號、風機運轉信號進行實時在線監測；對380V低壓進/出線室的A/B/C三箱電壓、電流、有功功率、無功功率、合閘開閘狀態等做實時在線監測；對無功電容補償?shù)耐度?切除，電流過壓，電容欠壓，缺相保護等進行實時在線監測。

在保證運行上，除了獲取實時在線監測的數據之外，變電站監控系統的云平臺軟件需要做到動態展示本地區箱式變壓器內的各個參數，然后依據參數繪制關鍵模擬量歷史曲線圖，并對關鍵設施的開合閘做到遠程控制。除此之外，系統還具備根據客戶需要支持不同權限等級，并同時支持手機客戶端功能及報表功能等。

系統概述

ADAM-3600作為主控單元(RTU)，它本身自帶Linux系統，負責采集數據和對數據進行邏輯處理。ADAM-3600自帶COM1/COM2/COM3 和LAN1/LAN2接口，并運用現場智能電表、溫度控制單元、微機控制器、智能斷路器、無功功率補償控制器輪詢采集數據。由于ADAM-3600本身集成各種標準工業通訊協議，所以它兼容性強，能夠?qū)崿F(xiàn)快速的信號接入和本地的軟邏輯控制，以便用戶進行快速地開發部署。

采集數據后，ADAM-3600自動將采集到的數據進行打包，通過華為MU609模塊，在4G模式下傳送至阿里云WebAccess軟件平臺中。WebAccess軟件作為上位機監控軟件，可實現數據處理、圖表分析、報表生產和報警管理等功能，并支持多種瀏覽器顯示，從而讓用戶便捷地做到對現場實時監控。此外，研華WOP1070觸摸屏為ADAM3600提供HMI人機接口，由此可以快速讓本地維護人員實時了解箱式變壓器的整體運行情況。

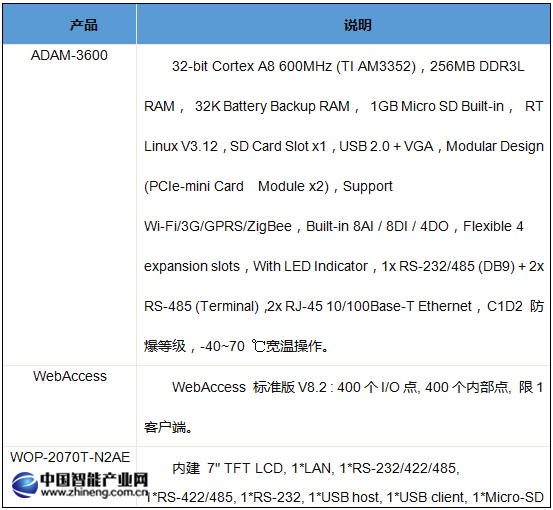

項目實施

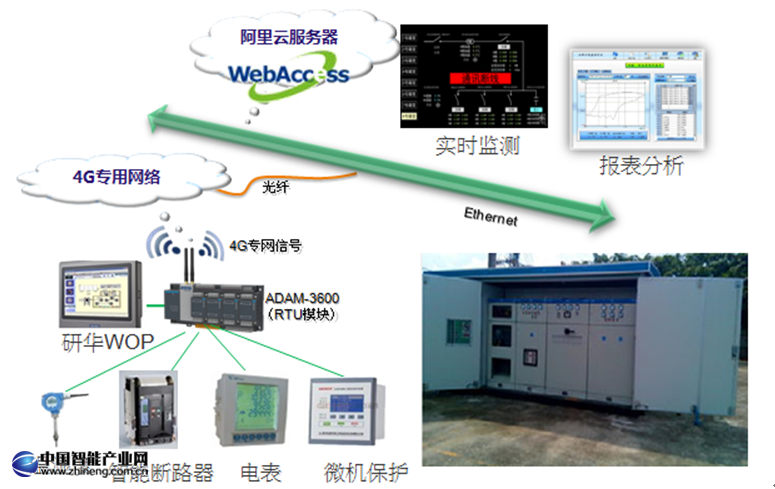

系統架構圖

總結

“工業4.0”引領工業向高度信息化、自動化、智能化方向發展。工業控制系統也利用最新的網絡技術來提高系統間的集成、互聯以及信息化管理水平。因此，在管理制度、相關標準規范、技術防護措施、安全防護能力及應急處置能力上，用戶對工業系統的要求具有更深層次的要求。

研華旗下?lián)碛惺滞晟撇⑶页墒斓漠a(chǎn)品線。用戶只需根據自有需求對產品進行積木式開發及搭建，就可以快速實現項目部署。研華智能箱式變電站阿里云監控系統解決方案是非常典型的案例之一。從運行效果來看，它目前已包括如下優勢：整合軟硬件一體化的系統，結構清晰，為客戶提供了箱式變電站遠程診斷平臺，為箱式變電站提供增值服務；智能箱式變電站阿里云監控系統解決方案涵蓋從本地采集到本地服務等一系列流程，幫助客戶實現復雜項目的快速低成本運作；研華品牌質量保證，使得系統穩定運營，提高了電網系統運行可靠性。
