冗余環形骨干網用于可靠供電
zhizao smartgrid
Moxa
項目介紹
在波蘭摩爾多瓦的一個紡織工廠，需要為他們的變電站網絡建立一個可靠的串口和以太網通訊。該工廠是由一個330 kV的變電站供電的，包括30個10kV的變電站和一個發電站。這些變電站使用Areva 的IEC 61850-3 變電站設備和一個工業以太網網絡設施來建立一個優化的輸配電系統，為紡織設備確保更高的效能。
由于現場使用遠程終端單元（RTU）和PLC來傳輸串口數據，必須要用一個串口轉以太網的解決方案來通過以太網網絡將串口數據傳送給控制室中電網自動化的SCADA系統
系統需求
- 冗余以太網骨干網，確保持續電力傳輸/配送，消除由于節點或連接斷開引起的系統中斷時間
- 串口轉以太網設備服務器，將繼電器和傳感器連接到一個以太網網絡，傳輸實時數據給SCADA系統。
- 具有工業可靠性的網絡設備，以滿足嚴格的變電站環境的需求，比如寬溫操作范圍。
Moxa 解決方案

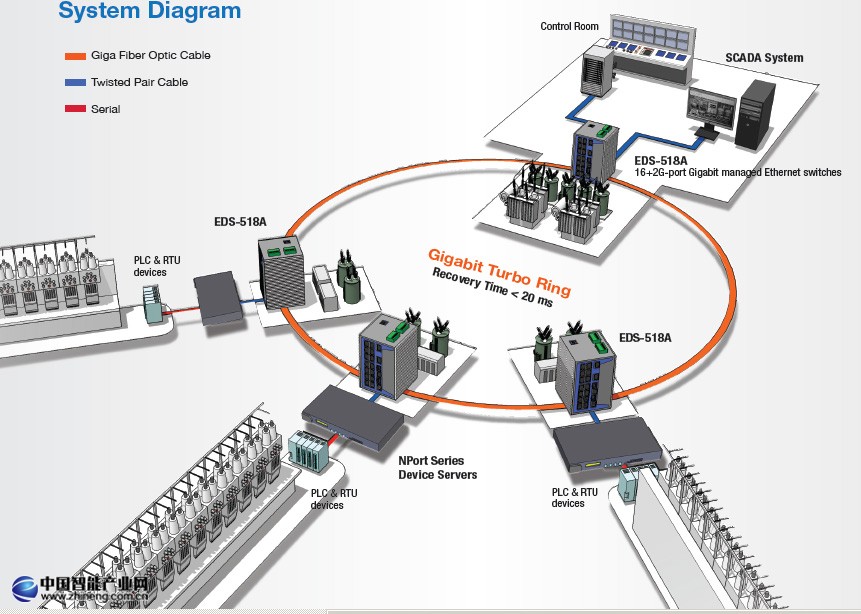

對于一個變電站SCADA系統最重要的是要確保高度的24/7 可用性，來監控從變電站系統和處理過程中傳來的信息。該紡織工廠選擇了強大的Areva 能源輸配(T&D)管理解決方案，同時結合了Moxa 的冗余以太網交換機。這確保了RTU和中央SCADA系統之間可靠有效的通訊。整個環網骨干使用Moxa EDS-518A 千兆網管型以太網交換機，充分利用Moxa專利的 Turbo Ring 自愈技術，恢復時間小于20毫秒。這些網管型以太網交換機擁有一系列功能，很適用于變電站設施穩定，連貫的操作，比如：先進的管理，高級安全性，介質冗余，冗余電源輸入，EMI保護，和工業級強固設計，-40 到 75°C 操作溫度范圍。
為了方便SCADA系統和許多遠程設備間的通訊，比如電表，和保護繼電器，每個變電站都裝備了Moxa NPort 串口設備服務器。這些串口服務器將RS-422/485 設備直接連接到以太網絡并傳輸數據，從而在SCADA系統中進行實時信息采集和電力資產管理。
為何使用Moxa?
- 冗余以太網Turbo Ring 網絡（恢復時間小于20毫秒）增強骨干網可靠性
- EDS-518A 的2個千兆光口和2個快速以太網光口滿足客戶對帶寬和遠程傳輸的需求
- EDS-518A 能夠在寬溫-40 到 75°C下操作，確保在嚴苛發電機環境下的可靠性。
- NPort 5650 串口設備服務器將現場串口設備（RTU和PLC）連接到EDS-518A 交換機，使串口設備能直接訪問以太網骨干。
- Moxa 提供完整解決方案，包括工業以太網交換機和串口轉以太網設備服務器，滿足客戶一站式需求。
相關產品
EDS-518A
- 2 個千兆加16個快速以太網口適用銅線和光纖電纜
- Turbo Ring 和 Turbo Chain （滿載條件下恢復時間小于20毫秒），和RSTP/STP
- 高級管理和安全功能
- -40到 75°C 操作溫度范圍
NPort 5650
- 多達16 串口支持RS-232/422/485
- Real COM/TTY 口
- SNMP MIB-II 用于網絡管理
