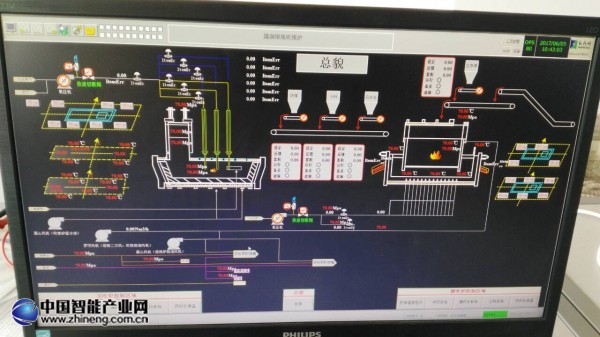

煙臺國潤銅業是山東省規模較大銅冶煉企業之一，主要從事有色金屬銅冶煉、廢舊金屬銅再生利用、多種有色金屬的綜合回收業務。側吹爐、頂吹爐采用的分散控制系統由我公司負責設計安裝，我方結合化工工藝系統以及電氣系統的特點，按功能分散和物理分散的原則進行設計，采用的分散控制系統是和利時KM系列DCS產品。該系列DCS產品經過國內外項目實踐，是目前國內最先進可靠的DCS系統。

?技術要求

1 DCS應完成了規定的模擬量控制（MCS）、數據采集（DAS）等功能，以滿足各種運行工況的要求，確保系統安全、高效運行。

2 DCS系統應易于組態，易于使用，易于擴展。

3 DCS的設計應采用完善、合理的冗余配置和診斷至模件級的自診斷功能，使其具有高度的可靠性。系統內任一組件發生故障，均不能影響整個系統的工作。

4 系統的參數、報警和自診斷功能應高度集中在LCD上顯示和在打印機上打印，控制系統應在功能和物理上適當分散。

5 DCS應采取有效措施，以防止各類計算機病毒的侵害和DCS內各存儲器的數據丟失。

6 整個DCS的可利用率至少為99.9%。

?模擬量控制系統（MCS）

1、 控制系統應包括由微處理器構成的各個子系統，這些子系統實現下文規定的對單元系統及輔機系統的調節控制。

2、 確保系統快速和穩定地滿足負荷的變化，并保持穩定的運行。

3、 控制系統應滿足系統安全啟、停及運行的要求。

4、 控制系統應劃分為若干子系統，子系統設計應遵守“獨立完整”的原則，以保持數據通訊總線上信息交換量最少。

5、 控制的基本方法是應直接并快速地響應代表負荷或能量指令的前饋信號，并通過閉環反饋控制和其它先進策略，對該信號進行靜態精確度和動態補償的調整。

6、 控制系統應具有一切必要的手段，自動補償及修正系統自身的瞬態響應及其它必需的調整和修正。

7、 在自動控制范圍內，控制系統應能處于自動方式而不需任何性質的人工干預。

8、 控制系統應有聯鎖保護功能，以防止控制系統錯誤的及危險的動作，聯鎖保護系統在上料系統安全工況時，應為維護、試驗和校正提供最大的靈活性。

9、 控制系統應監視設定值與被控變量之間的偏差，當偏差超過預定范圍時，系統應將控制切換至手動并報警。

　?數據采集系統（DAS）

1、 數據采集系統（DAS）應連續采集和處理所有與系統有關的重要測點信號及設備狀態信號，以便及時向操作人員提供有關的運行信息，實現系統安全經濟運行。一旦系統發生任何異常工況，及時報警，提高系統的可利用率。

2、 DAS至少應有下列功能：

—— 顯示：包括操作顯示、成組顯示、棒狀圖顯示、報警顯示等

—— 制表記錄：包括定期記錄、事故追憶記錄、事故順序（SOE）記錄、跳閘一覽記錄等

—— 歷史數據存儲和檢索

—— 性能計算
